設備
御前崎機械加工工場

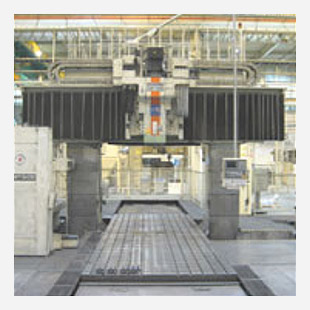

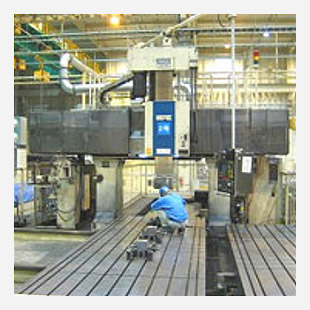

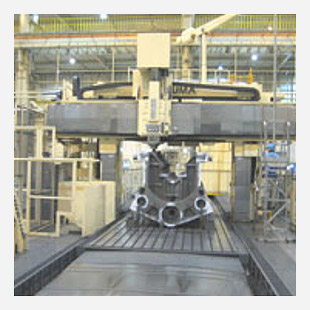

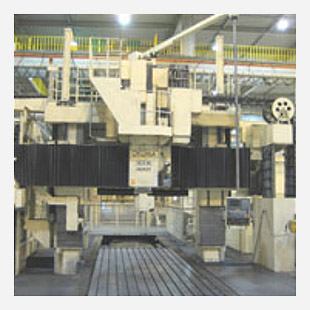

オークマ製 MCR-BⅡ
テーブル:2,500×5,000

オークマ製 MCR-BⅡ
テーブル:2,500×5,000

オークマ製 MCR-BⅡ
テーブル:3,000×10,000

オークマ製 MCM-30
テーブル:2,500×8,000

東芝機械製 MPE-2160-5H
テーブル:2,000×6,000

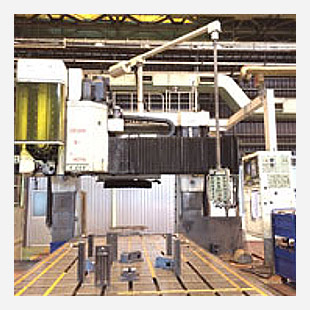

新日本工機製 HF-5M
テーブル:2,500×7,300

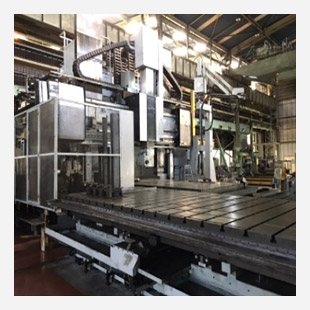

オークマ製 MCR-C
テーブル:7,000×3,200

東芝機械社製 MPC3160-B
テーブル:6,000×2,700

反転ブース

切粉回収設備

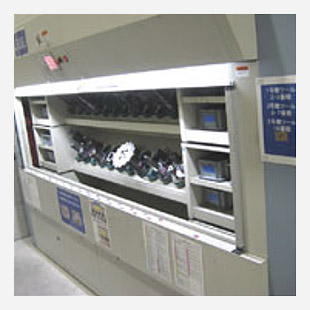

ロータリーストッカー

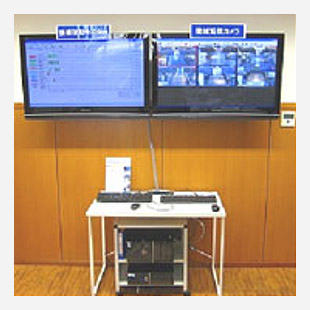

稼動管理と安全確保のモニター

ms-Procut NC

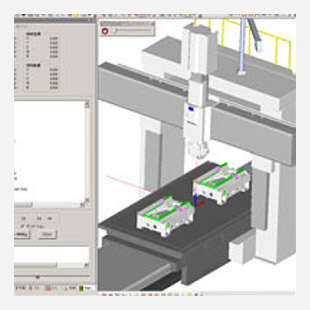

ソリッドシミュレーション
(NCデータの事前チェック)

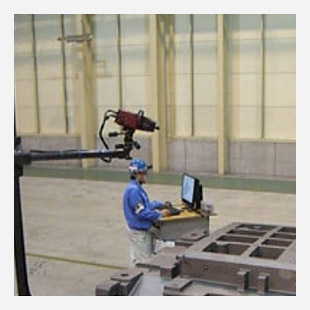

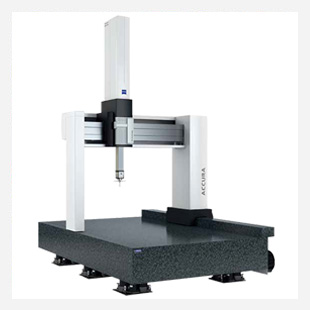

ATOS撮影
(非接触3次元測定機による
加工代チェック)
御前崎機械加工工場
HF | |
---|---|
型式 | HF-5M |
メーカー | 新日本工機 |
有効門幅(mm) | 2,850 |
テーブル幅(mm) | 2,500 |
テーブル長さ(mm) | 7,300 |
最大高さ(mm) | 2,100 |
テーブル[X軸]移動量(mm) | 8,000 |
主軸頭[Y軸]移動量(mm) | 3,500 |
ラム[Z軸]移動量(mm) | 750 |
最大積載重量(kg) | 25,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 660 |
MPE | |
---|---|
型式 | MPE-2160 |
メーカー | 東芝機械 |
有効門幅(mm) | 2,100 |
テーブル幅(mm) | 2,000 |
テーブル長さ(mm) | 6,000 |
最大高さ(mm) | 1,050 |
テーブル[X軸]移動量(mm) | 6,500 |
主軸頭[Y軸]移動量(mm) | 2,900 |
ラム[Z軸]移動量(mm) | 1,000 |
最大積載重量(kg) | 8,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | ○ |
稼働時間(H/月) | 660 |
MCR-BⅡ | |
---|---|
型式 | 30×50EAP |
メーカー | オークマ |
有効門幅(mm) | 2,850 |
テーブル幅(mm) | 2,500 |
テーブル長さ(mm) | 7,300 |
最大高さ(mm) | 2,100 |
テーブル[X軸]移動量(mm) | 8,000 |
主軸頭[Y軸]移動量(mm) | 3,500 |
ラム[Z軸]移動量(mm) | 750 |
最大積載重量(kg) | 25,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 660 |
MCR-BⅡ | |
---|---|
型式 | 30×50EAP |
メーカー | オークマ |
有効門幅(mm) | 2,100 |
テーブル幅(mm) | 2,000 |
テーブル長さ(mm) | 6,000 |
最大高さ(mm) | 1,050 |
テーブル[X軸]移動量(mm) | 6,500 |
主軸頭[Y軸]移動量(mm) | 2,900 |
ラム[Z軸]移動量(mm) | 1,000 |
最大積載重量(kg) | 8,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | ○ |
稼働時間(H/月) | 660 |
MCR-BⅡ | |
---|---|
型式 | 35×100EA |
メーカー | オークマ |
有効門幅(mm) | 2,850 |
テーブル幅(mm) | 2,500 |
テーブル長さ(mm) | 7,300 |
最大高さ(mm) | 2,100 |
テーブル[X軸]移動量(mm) | 8,000 |
主軸頭[Y軸]移動量(mm) | 3,500 |
ラム[Z軸]移動量(mm) | 750 |
最大積載重量(kg) | 25,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 660 |
MCM-30 | |
---|---|
型式 | 30×80 |
メーカー | オークマ |
有効門幅(mm) | 2,100 |
テーブル幅(mm) | 2,000 |
テーブル長さ(mm) | 6,000 |
最大高さ(mm) | 1,050 |
テーブル[X軸]移動量(mm) | 6,500 |
主軸頭[Y軸]移動量(mm) | 2,900 |
ラム[Z軸]移動量(mm) | 1,000 |
最大積載重量(kg) | 8,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | ○ |
稼働時間(H/月) | 660 |
MPC | |
---|---|
型式 | 3160B |
メーカー | 東芝機械 |
有効門幅(mm) | 2,100 |
テーブル幅(mm) | 2,000 |
テーブル長さ(mm) | 6,000 |
最大高さ(mm) | 1,050 |
テーブル[X軸]移動量(mm) | 6,500 |
主軸頭[Y軸]移動量(mm) | 2,900 |
ラム[Z軸]移動量(mm) | 1,000 |
最大積載重量(kg) | 8,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | ○ |
稼働時間(H/月) | 660 |
機種名 | HF | MPE | MCR-BⅡ | MCR-BⅡ | MCR-BⅡ | MCM-30 | MPC |
---|---|---|---|---|---|---|---|
型式 | HF-5M | MPE-2160 | 30×50EAP | 30×50EAP | 35×100EA | 30×80 | 3160B |
メーカー | 新日本工機 | 東芝機械 | オークマ | オークマ | オークマ | オークマ | 東芝機械 |
有効門幅(mm) | 2,850 | 2,100 | 2,850 | 2,100 | 2,850 | 2,100 | 2,100 |
テーブル幅(mm) | 2,500 | 2,000 | 2,500 | 2,000 | 2,500 | 2,000 | 2,000 |
テーブル長さ(mm) | 7,300 | 6,000 | 7,300 | 6,000 | 7,300 | 6,000 | 6,000 |
最大高さ(mm) | 2,100 | 1,050 | 2,100 | 1,050 | 2,100 | 1,050 | 1,050 |
テーブル[X軸]移動量(mm) | 8,000 | 6,500 | 8,000 | 6,500 | 8,000 | 6,500 | 6,500 |
主軸頭[Y軸]移動量(mm) | 3,500 | 2,900 | 3,500 | 2,900 | 3,500 | 2,900 | 2,900 |
ラム[Z軸]移動量(mm) | 750 | 1,000 | 750 | 1,000 | 750 | 1,000 | 1,000 |
最大積載重量(kg) | 25,000 | 8,000 | 25,000 | 8,000 | 25,000 | 8,000 | 8,000 |
5軸アタッチメントの有無 | × | × | × | × | × | × | × |
パレットチェンジャーの有無 | × | ○ | × | ○ | × | ○ | ○ |
稼働時間(H/月) | 660 | 660 | 660 | 660 | 660 | 660 | 660 |
本社加工工場 (東静工業)

新日本工機製 HF-5M
テーブル:2,500×5,300

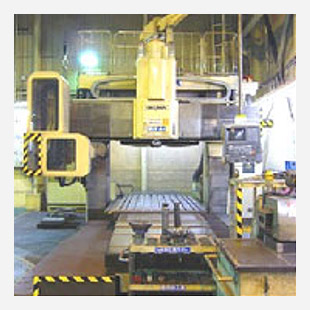

オークマ製 MCV
テーブル:1,500×3,100

森精機(旧日立精機)製 VE
テーブル:2,000×5,000
本社加工工場設備一覧
MCV | |
---|---|
型式 | 20×30 |
メーカー | オークマ |
有効門幅(mm) | 2,850 |
テーブル幅(mm) | 2,500 |
テーブル長さ(mm) | 7,300 |
最大高さ(mm) | 2,100 |
テーブル[X軸]移動量(mm) | 8,000 |
主軸頭[Y軸]移動量(mm) | 3,500 |
ラム[Z軸]移動量(mm) | 750 |
最大積載重量(kg) | 25,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 660 |
HF | |
---|---|
型式 | HF-5M |
メーカー | 新日本工機 |
有効門幅(mm) | 2,100 |
テーブル幅(mm) | 2,000 |
テーブル長さ(mm) | 6,000 |
最大高さ(mm) | 1,050 |
テーブル[X軸]移動量(mm) | 6,500 |
主軸頭[Y軸]移動量(mm) | 2,900 |
ラム[Z軸]移動量(mm) | 1,000 |
最大積載重量(kg) | 8,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | ○ |
稼働時間(H/月) | 660 |
VE | |
---|---|
型式 | 特VE26 |
メーカー | 森精機 (旧日立精機) |
有効門幅(mm) | 2,850 |
テーブル幅(mm) | 2,500 |
テーブル長さ(mm) | 7,300 |
最大高さ(mm) | 2,100 |
テーブル[X軸]移動量(mm) | 8,000 |
主軸頭[Y軸]移動量(mm) | 3,500 |
ラム[Z軸]移動量(mm) | 750 |
最大積載重量(kg) | 25,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 660 |
機種名 | MCV | VE | VE |
---|---|---|---|
型式 | 20×30 | HF-5M | 特VE26 |
メーカー | オークマ | 新日本工機 | 森精機 (旧日立精機) |
有効門幅(mm) | 2,850 | 2,100 | 2,850 |
テーブル幅(mm) | 2,500 | 2,000 | 2,500 |
テーブル長さ(mm) | 7,300 | 6,000 | 7,300 |
最大高さ(mm) | 2,100 | 1,050 | 2,100 |
テーブル[X軸]移動量(mm) | 8,000 | 6,500 | 8,000 |
主軸頭[Y軸]移動量(mm) | 3,500 | 2,900 | 3,500 |
ラム[Z軸]移動量(mm) | 750 | 1,000 | 750 |
最大積載重量(kg) | 25,000 | 8,000 | 25,000 |
5軸アタッチメントの有無 | × | × | × |
パレットチェンジャーの有無 | × | ○ | × |
稼働時間(H/月) | 660 | 660 | 660 |
群馬機械加工工場

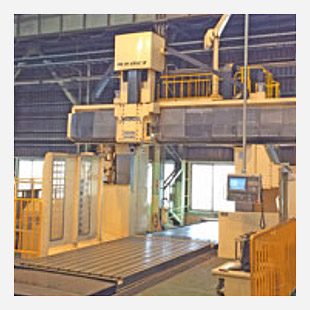

オークマ製 MCR-A5CⅡ 25×40
テーブル:2,000×4,000

オークマ製 MCV-A 20×40
テーブル:2,000×4,000

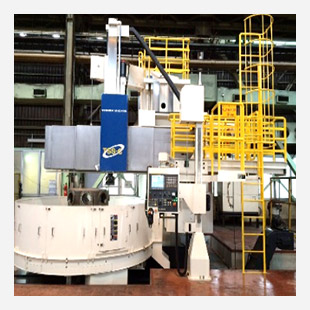

東芝機械社製 TSS 30/55
テーブルφ3000

東芝機械社製 MPC3160-B
テーブル:6,000×2,700

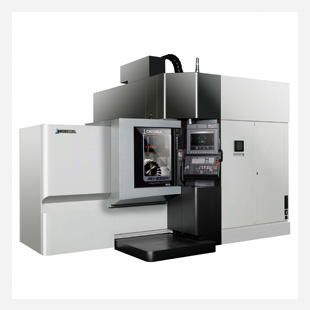

DMG森精機社製 DMU50
テーブルφ500
群馬機械加工工場
MCV-A | |
---|---|
型式 | 20×40 |
メーカー | オークマ |
有効門幅(mm) | 2,850 |
テーブル幅(mm) | 2,500 |
テーブル長さ(mm) | 2,300 |
最大高さ(mm) | 2,000 |
テーブル[X軸]移動量(mm) | 4,000 |
主軸頭[Y軸]移動量(mm) | 1,500 |
ラム[Z軸]移動量(mm) | 4,000 |
最大積載重量(kg) | 10,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 460 |
MCR-A5 CII | |
---|---|
型式 | 20×40 |
メーカー | オークマ |
有効門幅(mm) | 2,100 |
テーブル幅(mm) | 2,000 |
テーブル長さ(mm) | 2,650 |
最大高さ(mm) | 2,000 |
テーブル[X軸]移動量(mm) | 4,000 |
主軸頭[Y軸]移動量(mm) | 1,800 |
ラム[Z軸]移動量(mm) | 4,250 |
最大積載重量(kg) | 22,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 460 |
TSS(縦旋盤) | |
---|---|
型式 | 30/55 |
メーカー | 東芝機械 |
有効門幅(mm) | 3,050 |
テーブル幅(mm) | 2,500 |
テーブル長さ(mm) | 5,500 |
最大高さ(mm) | φ3000 |
テーブル[X軸]移動量(mm) | - |
主軸頭[Y軸]移動量(mm) | 1,500 |
ラム[Z軸]移動量(mm) | 1,100 |
最大積載重量(kg) | 20,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 300 |
MPC | |
---|---|
型式 | 2660B |
メーカー | 東芝機械 |
有効門幅(mm) | 3,050 |
テーブル幅(mm) | 2,500 |
テーブル長さ(mm) | 2,600 |
最大高さ(mm) | 2,250 |
テーブル[X軸]移動量(mm) | 6,000 |
主軸頭[Y軸]移動量(mm) | 2,000 |
ラム[Z軸]移動量(mm) | 7,000 |
最大積載重量(kg) | 20,000 |
5軸アタッチメントの有無 | × |
パレットチェンジャーの有無 | ○ |
稼働時間(H/月) | 460 |
DMU50 | |
---|---|
型式 | DMU50 |
メーカー | DMG森精機 |
有効門幅(mm) | 3,550 |
テーブル幅(mm) | 3,000 |
テーブル長さ(mm) | 500 |
最大高さ(mm) | 500 |
テーブル[X軸]移動量(mm) | 600 |
主軸頭[Y軸]移動量(mm) | 400 |
ラム[Z軸]移動量(mm) | 500 |
最大積載重量(kg) | 200 |
5軸アタッチメントの有無 | 固定5軸 |
パレットチェンジャーの有無 | × |
稼働時間(H/月) | 200 |
機種名 | MCV-A | MCR-A5 CII | TSS(縦旋盤) | MPC | DMU50 |
---|---|---|---|---|---|
型式 | 20×40 | 25×40 | 30/55 | 2660B | DMU50 |
メーカー | オークマ | オークマ | 東芝機械 | 東芝機械 | DMG森精機 |
有効門幅(mm) | 2,850 | 2,100 | 3,050 | 3,050 | 3,550 |
テーブル幅(mm) | 2,500 | 2,000 | 2,500 | 2,500 | 3,000 |
テーブル長さ(mm) | 2,300 | 2,650 | 5,500 | 2,600 | 500 |
最大高さ(mm) | 2,000 | 2,000 | φ3000 | 2,250 | 500 |
テーブル[X軸]移動量(mm) | 4,000 | 4,000 | - | 6,000 | 600 |
主軸頭[Y軸]移動量(mm) | 1,500 | 1,800 | 1,500 | 2,000 | 400 |
ラム[Z軸]移動量(mm) | 4000 | 4,250 | 1,100 | 7,000 | 500 |
最大積載重量(kg) | 10,000 | 22,000 | 20,000 | 20,000 | 200 |
5軸アタッチメントの有無 | × | × | × | × | 固定5軸 |
パレットチェンジャーの有無 | × | × | × | ○ | × |
稼働時間(H/月) | 460 | 460 | 300 | 460 | 200 |
