デジタル技術

求められる以上の高品質とスピードを生み出すために卓越したデジタル技術がいかされています。

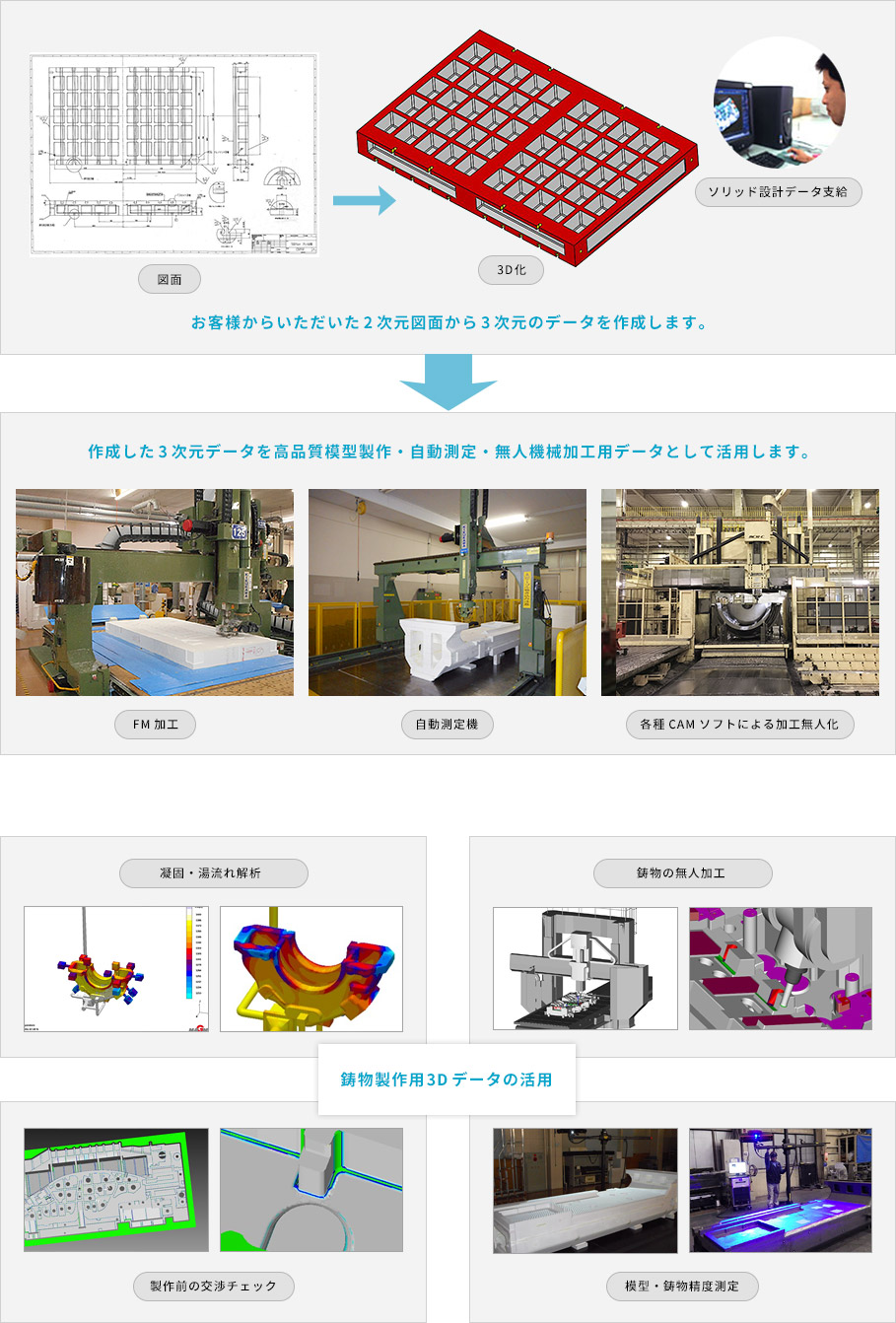

3D CADデータを駆使して発泡模型を作る木村鋳造所のフルモールド鋳造法はIoTとの親和性が高い 発泡材をNC加工する 完成した発泡模型は自動レーザー計測器で寸法を検査する 鋳物を3D CAMデータでNC加工する MAGMA鋳造シミュレーションで、最適な鋳造方案を検証する 必要に応じて、3D CAMデータで鋳物を無人加工する CAMデータの信憑性を、コンピュータ画面上でシミュレーション検証する 3次元で非接触デジタイザーATOSで、加工後の発泡模型や鋳物の寸法を検証する

新素材シリーズ

鋳鉄の持つ未知なる可能性を巧みな合金コントロールにより引き出した素材シリーズ。
鋼材から鋳鉄への代替えとして、また耐摩耗材料としてKIMURAの基礎研究が新たな鋳物の世界を演出します。

木村鋳造所の開発力が結実した高性能のプレス金型絞り工程用ダクタイル鋳鉄(FCD)

KSCD-800I 球状黒鉛鋳鉄

用途: プレス金型 / 耐摩耗用部品 / 耐熱用部品
特徴: 高焼入性 / 耐摩耗性良好 / 耐熱性 / メッキレス
木村鋳造所の開発力が結実したプレス金型鋳物の刃材に適したダクタイル鋳鉄(FCD)

KSCD-800IS 球状黒鉛鋳鉄

用途: プレス金型 / 切刃・曲刃
特徴: 高焼入性 / 高靱性 / 溶接性良好
木村鋳造所の開発力が結実した樹脂成型用金型に適したダクタイル鋳鉄(FCD)

KMD-800K 内部欠陥を低減した球状黒鉛鋳鉄

用途: 肉厚鋳物/樹脂成形型/ 鋼材の代替
特徴: 微細黒鉛 / 高強度
木村鋳造所の開発力が結実した定盤用鋳物に適したねずみ鋳鉄(FC)

NS-FC300 内部欠陥を低減したねずみ鋳鉄

用途: 肉厚鋳物 / 定盤 / 熱圧成形型
特徴: 加工性良好

新工法シリーズ

木村鋳造所の開発力が結実した強度と靭性を兼ね備えるダクタイル鋳鉄ノビダク

高強度・高靱性球状黒鉛鋳鉄(Nobi-Duc)

用途: ダイキャスト金型・プレス機械・産業機械等の構造用部品
特徴: フェライトとパーライトの2層構造により切り欠き効果に優れ、鋳鋼並みの強度と靭性を有する新素材鋳鉄

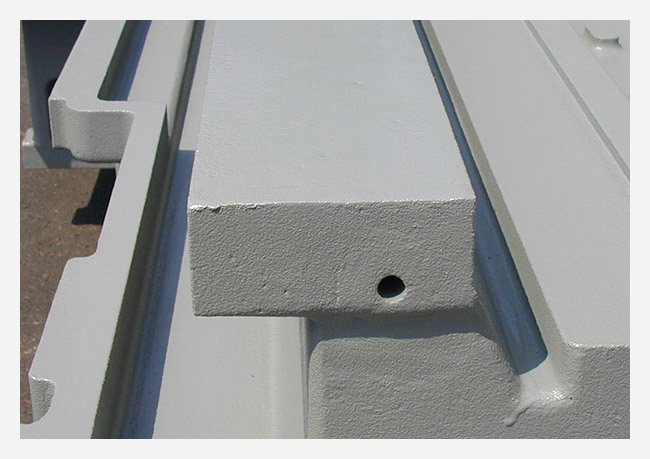

機械加工を不要にする鋳ぐるみ技術で、パイプやネジやフックを施工する

パイプ鋳ぐるみ

用途: 工作機械摺動面の冷却、 樹脂成形型の冷却
特徴: 冷却パイプ鋳ぐるみ複合化鋳物
コンテンツに基づいたイメージ

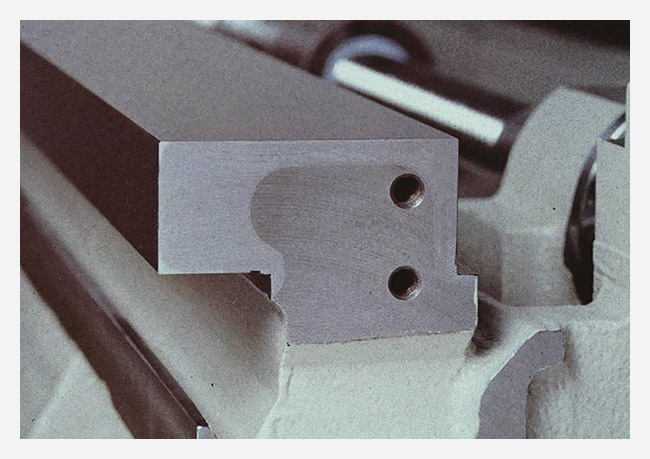

溶着鋳物

用途: 工作機械 / 耐摩耗部品
特徴: 鋳鉄の溶湯で鋼などを溶融接合した部分複合化鋳物

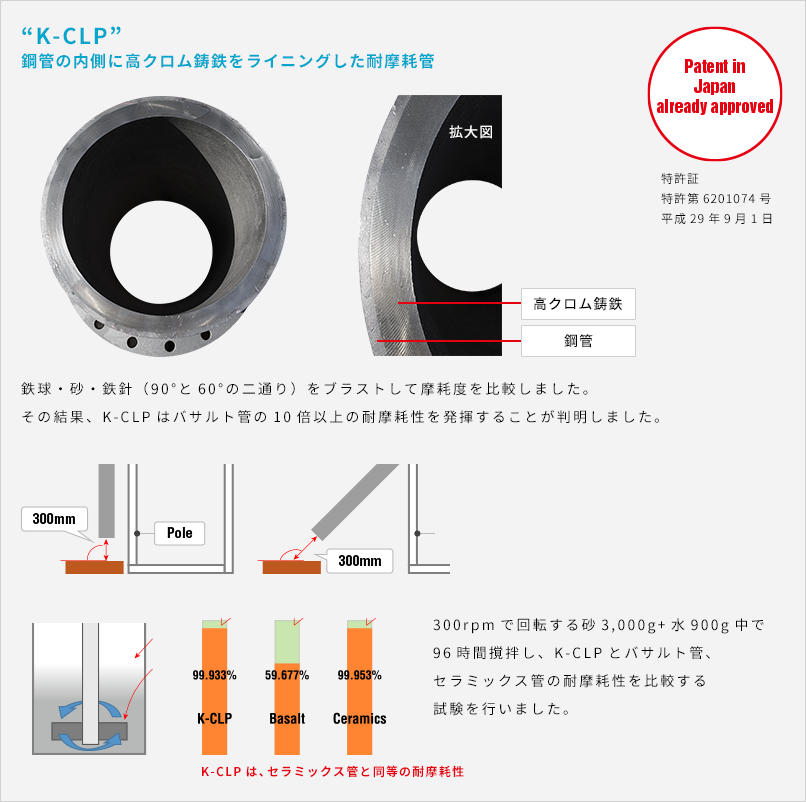

K-CLP Kimura-Cast Lined Pipe

耐摩耗管 / 木村鋳造所の高クロム鋳鉄鋳ぐるみ鉄管

高クロム鋳鉄による耐摩耗性と鋼管による耐衝撃性を兼ね備えたKIMURAの特異技術

摩耗が激しい輸送管に適した、耐摩耗特性に優れる高クロム鋳鉄を鉄パイプの内壁に鋳ぐるんだK-CLP

K-CLPの5つの特徴

1. 湿式・乾式輸送に優れた耐摩耗管

水砕スラグやフライアッシュ、クリンカアッシュなどの輸送配管として優れた耐摩耗性による延命化を実現しました。

2. 鋳造によるライニング

K-CLPは鋼管の内側に高クロム鋳鉄をライニングし、目地のあるバサルト管やセラミックス管などの部分的に損傷しやすいという弱点を克服しました。

コンテンツに基づいたイメージ
バサルト管
鋼管の内側に貼りつけたバサルトが部分的に損傷しやすいという欠点があります。
鉄パイプの内壁を耐摩耗特性に優れる高クロム鋳鉄で覆っているK-CLP
K-CLP(高クロム鋳鉄管)
継ぎ目なく内面をすべて高クロムで覆っています。

3. メンテナンス性

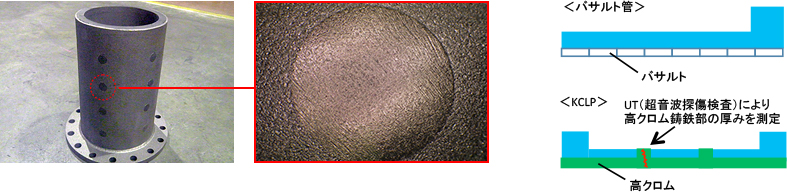

メンテナンス性に優れ、設備稼働中でもUTにより外側のモタセ穴から高クロム鋳鉄部の厚みを測定できます。

設備が稼働中でも、外側から超音波探傷検査(UT)で摩耗度を検査できるK-CLP

4. 溶接性

高クロム鋳鉄管は溶接できないが、鋼官は溶接補修が可能です。

外側の鉄パイプは溶接で補修出来るK-CLP

5. 接合性

使用面は高クロム鋳鉄、接続部は鋼材なのでボルトで接合する際に割れにくいという特性があります。

接続部位は鉄パイプなので、割れる懸念が小さく施工性に優れるK-CLP
